絕壓與表壓

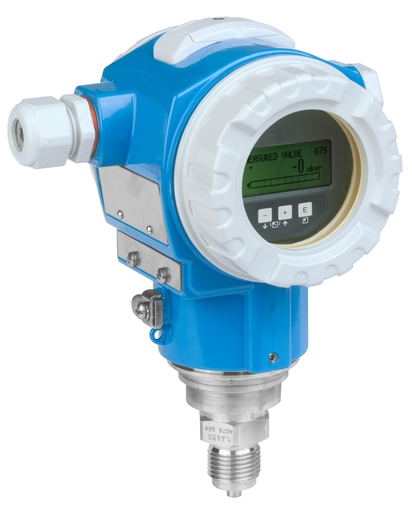

Cerabar PMP71

采用焊接式金屬傳感器的數字式壓力變送器，適用于氣體、蒸汽和液體測量

Cerabar PMP71數字壓力測量變送器采用金屬膜片，主要用于過程工業，可測量液體和氣體的壓力、液位、體積和質量。PMP71專為高壓測量場合設計，最高工作壓力可達700ba。帶快速設定功能，量程可調。設計符合IEC61508標準，滿足SIL2/3功能安全要求。提供MID計量認證證書，適可用于計量交接。

  產品規格參數

測量精度

0.075%

鉑金型：0.05%

過程溫度

-40...125 °C

(-40...257 °F)

壓力測量范圍

100mbar...700bar

(1.5...10.500 psi)

主要接液部件

Alloy C276合金

316L

銠

過程膜片的材質

316L、AlloyC合金、

銠>金

傳感器

100 mbar...700 bar

(1.5...10.500 psi)

表壓/絕壓

優勢

即使在過程溫度變化的工況下，仍能進行精確的測量

HistoROM?/M-DAT 記憶存儲單元，可回溯儀表設定與測量值

通過TüV SüD認證的IEC 61508標準，適用于SIL2/SIL3功能安全過程監測(最大…最小…范圍)

從測量薄膜到電子元件，提供過載保護和功能監測

快速設置菜單可快速設置基本調試參數，菜單引導式操作，提供高級故障診斷功能

可選安裝閥組：并做打壓測試

無縫、獨立的系統集成(HART/PA/FF)

應用領域

雙腔室鋁或不銹鋼 (316L) 外殼

過程鏈接：螺紋，法蘭

溫度范圍：-40 至 +125°C (-40 至 +257°F)

壓力范圍：+100mbar 至 +700bar (+1.5至 +10.500psi)

精度誤差：±0.05%, "鉑金型" ±0.025%

國際防爆保護認證, WHG溢出防護, 衛生型認證, 海級認證, SIL

特征和規格

連續液位測量

壓力

測量原理

絕壓和表壓

特點/應用

數字式變送器，帶壓阻硅傳感器和焊接金屬膜片

高長期穩定性

通過自診斷功能提高安全性

第二層過程安全柵

特點

診斷功能

多語言顯示軟件

電源/通信

4...20mA HART：

10.5...45 VDC

Ex ia：10.5...30 VDC

PROFIBUS PA /

FOUNDATION Fieldbus：

9...32 VDC

測量精度

0.075%

鉑金型：0.05%
